MEDIOS DE ALMACENAJE Y MANIPULACION, ESTANTERIAS

Las estanterías pueden ser de muy diversos tipos, según estén destinadas a soportar grandes pesos , a alojar bultos livianos pero voluminosos , exijan o no carretillas elevadoras, transelevadores, estén las cargas paletizadas o no.

Las diferencias halladas en el diferente diseño de las estanterías están relacionadas con:

• El peso del material utilizado.
• El modo en que se construyen los componentes
• El modo en que los componentes se conectan entre si

A continuación señalamos algunas normas básicas a tener en cuenta en el momento de implantar las estanterías de almacenaje:

• Serán rectilineos y no estarán interrumpidos por columnas o materiales
• Permitirán las comunicaciones directas entre las diferentes zonas del almacén, puertas y puntos de almacenaje
• Subdividirán el área de almacenamiento en diversos sectores, aprovechando para separar unas mercancías de otras según convenga.
• Se diferenciaran entre pasillos principales y secundarios. Las anchuras estarán en función de los medios de transporte empleados y si en ellos se han de realizar operaciones de estiba o no.
• Si el equipo de manutención es muy automatizado se intentaran disponer las estanterías a lo largo del edificio. No hacerlo así obligaría a realizar cambios de pasillos innecesarios.
• Se evitan colocar pasillos junto a la pared. El ancho necesario para un pasillo de un lado útil, es el mismo espacio que para dos; si solo se utiliza uno, se pierde espacio innecesariamente.
• Las estanterías que se coloquen en un área deberán estar siempre orientadas en un solo sentido (longitudinal o transversal) . El cambio de sentido representa perdidas de capacidad y mayores costes de desplazamiento.

Como hemos señalado anteriormente nos podemos encontrar con un sinfín de estanterías que se podrán utilizar en función de los aspectos señalados con anterioridad:

• Estanterías Ligeras. La estantería ligera es la solución habitual para empresas en las que hay que almacenar varios artículos y las cantidades no requieren la utilización de pallets o para otra serie de elementos que se deben archivar en una empresa. o
• Características generales.
• Diseñadas para almacenar objetos de tamaño pequeño y de peso por unidad menor a 30 kg.
• Las estanterías ligeras se fabrican en una amplia variedad de construcciones; pueden estar soldadas entre sí, de cierre automático o emplear clips de sujeción de las vigas a las columnas verticales.
• La mayoría de las construcciones combinan varios métodos de sujeción, con los bastidores soldados formando una sola unidad, instalando posteriormente las vigas en la zona de montaje.
• Pueden utilizarse para almacenar productos no paletizados, lo que implica (des)cargar manualmente.
• Habitualmente las estanterías ligeras son de perfil ranurado y tablero de aglomerado.
• Aplicaciones Este tipo de estantería permite:
• Un acceso directo a todas los productos..
• Poder mover un producto sin desplazar los demás.
• Se puede acceder a los niveles de carga desde el suelo o desde plataformas (pasillos superiores) colocadas entre las estanterías y soportadas por la misma estructura.
• Es un sistema de almacenaje ideal cuando hay muchos productos diferentes o cuando la rotación es escasa.

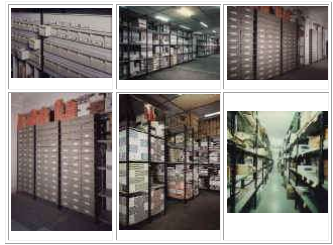

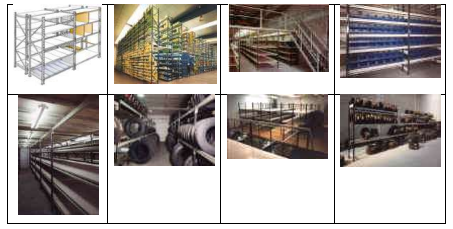

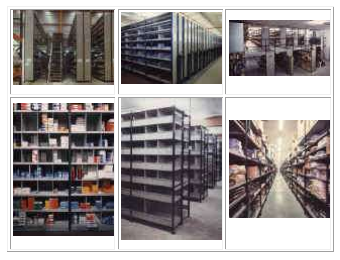

• Modelos. Las diferencias entre marcas son nulas, solo vendrán marcadas por la capacidad de carga que admite y algunas aspectos en la construcción. A continuación presentamos algunas tipos de estanterías.
• PICKING.- Están diseñadas para bodegas donde la mercancía no se coloca en pallets, sino que se mueve manualmente desde la estantería, de ahí el nombre de picking. Las estanterías de picking son adecuadas para cargas medias y pesadas. Con posibilidad de instalar estructuras en altura o a diferentes niveles con pasillos elevados. Fácil montaje sin tornillos.

• Estantería sin tornillos. Se utiliza para el almacenaje manual de cargas medias o pequeñas. Las estanterías pueden soportar cargas de hasta 600 Kg. por nivel, dependiendo de sus dimensiones. Para mayor flexibilidad, los niveles de carga se pueden ajustar cada 1.5 cm. Los entrepaños son de madera y sus dimensiones son las indicadas en las especificaciones del producto. Almacenaje manual o automático, así como entreplantas y posibilidad de añadir múltiples accesorios (separadores, cajones, puertas, tabiques, etc. ).

• Angulo ranurado. Su facilidad de montaje y gama de accesorios hace que su campo de aplicación sea desde el doméstico hasta instalaciones complejas en el sector industrial y de servicios.

• Estantería paletización.- La estantería de paletización es la solución habitual para empresas en las que hay que almacenar varios artículos.
• Características generales.
• El sistema se compone de dos elementos base: bastidores y vigas, con lo que se forman las estanterías siendo totalmente desmontables, ensamblándose entre sí con toda facilidad, formando un conjunto rígido y estable, permitiendo la fácil modificación de los niveles de carga.
• Todos sus elementos están fabricados en acero laminado en frío y pintados por procedimiento electrostático y secado en horno.
• El rack selectivo se puede combinar con estanterías ligeras de picking para la preparación manual de órdenes.
• Diseñadas para almacenar mercancías paletizadas, y, por tanto, las operaciones de (des)carga se efectúan mediante carretillas o transelevadores.
• Las vigas de carga horizontal están sujetas de forma tal que no puedan desconectarse por elevación accidental.
• Es conveniente que la parte posterior de la estantería lleve topes para las paletas, independientemente de los arriostramientos y evitar así, que se desplacen al empujarlas. Los pies se anclarán al suelo, y tendrán unas protecciones para evitar golpes de las carretillas, transpaletas, etc
• Las cargas se depositan directamente sobre las vigas sustentadoras, debiendo estar uniformemente repartidas a lo largo de la longitud de las vigas, a fin de evitar concentraciones peligrosas de carga.
• Aplicaciones Este tipo de estantería permite:
• Un acceso directo a todas los pallets almacenadas.
• Poder mover un pallet sin desplazar los demás.
• Absoluta flexibilidad de carga, tanto en términos de peso como de volumen.
• Especialmente diseñado para el almacenamiento de cargas paletizadas, contenedores e incluso cargas de picking.
• Modelos. Las diferencias entre marcas son nulas, solo vendrán marcadas por algún tipo de accesorio que se añada a la estantería por las características específicas del producto a almacenar. A continuación presentamos algunas imágenes gráficas de este tipo de estanterías

• Estantería para pallets. Sistema Compacto.- Permite una alta densidad de almacenamiento, puesto que en este sistema no se han diseñado pasillos, colocándose las paletas unas detrás de otra. Los principales sistemas utilizados para conseguir esta capacidad:
• Características generales Sistema DRIVE IN.
• Este sistema está formado por conjuntos de estanterías, que forman calles interiores de carga, con carriles donde se apoyan las paletas. La carretilla entra en las calles con la carga elevada por encima del carril donde va a ser depositada. El número de pasillos necesarios en este sistema es mínimo y por tanto el espacio disponibles se utiliza al máximo (60-80%). Es idóneo para almacenar cargas homogéneas cuya rotación no sea un factor determinante.
• Su estructura esta formada por bastidores laterales, sin travesaños, sobre los que se van colocando las paletas, apoyadas sobre sus bordes, en unos raíles salientes que van desde la parte frontal a la parte posterior de los bastidores.
• Situadas contra una pared o de espaldas a otra estantería, no existiendo ningún límite por lo que respecta a su profundidad.
• Almacenamiento un pallet detrás de otro empezando a cargar por la parte superior y posterior de los bastidores.
• Método de almacenamiento LIFO (Last In First Out).
• Maquinaria, carretilla retráctil que, al no encontrar los travesaños, puede moverse en toda la profundidad de la estructura (Drive-in) moviéndose por debajo de las cargas.

• Características generales Sistema DRIVE TROUGH.
• Estructura En este sistema, es la misma que el anterior; pero permiten acceder a las paletas por ambos lados.
• Almacenamiento, igual que el anterior. Método de almacenamiento FIFO (First In First Out).
• Maquinaria, carretilla retráctil que, al no encontrar los travesaños, puede moverse en toda la profundidad de la estructura moviéndose por debajo de las cargas.
• Características generales Sistema DINÁMICO.
• Estructura, carriles sobre los que se apoyan las paletas poseen unos rodillos que permiten el movimiento de las mismas. Este movimiento puede obtenerse por:
• Acción de la gravedad.
• Simple deslizamiento sobre rodillos libres.
• Acción de rodillos motorizados
• Suspensión sobre colchón de aire, siendo este último sistema uno de los más sofisticados que existen actualmente en el mercado.
• Altura máxima suelen ser de unos 10 mts. con una profundidad máxima de 30 mts.
• Almacenamiento, las paletas se cargan por un lado de las estanterías, extrayéndose por el opuesto, de esta forma, a medida que se van retirando las paletas situadas en la salida, las contiguas se van moviendo hacia la posición de salida.
• Método de almacenamiento FIFO.
• Puede utilizarse también para la manipulación de cajas en preparación de pedidos.
• Aplicaciones Este tipo de estantería permite:
• Una utilización máxima del espacio, esto implica que es un elemento que se puede pensar en utilizar en almacenes con problemas de espacio y con una serie de referencias con alto nivel de stock.
• Son ideales para almacenar productos cuya rotación no es un factor esencial.
• Se recomiendan para bodegas donde exista un alto número de tarimas (mínimo de 8 a 12) por cada artículo.
• Sólo se requiere un mínimo número de pasillos para que el montacargas maniobre, por lo que la mayor parte del espacio disponible se puede destinar a almacenaje.
• Modelos. Como hemos señalado en el apartado de características generales en este tipo de estanterías disponemos de diferentes modelos. A continuación presentamos algunas imágenes gráficas de este tipo de estanterías.
• Sistema Drive in / drive trough
• Sistema Dinámico

• Estantería para pallets. Pasillo estrecho.- Son un tipo de estanterías diseñadas para una maquina muy específica como es un transelevador, o las trilaterales (bilaterales)
• Características generales.
• Estructura son estanterías fijas con pasillos que solo permiten el movimiento de la carretilla que los sirve.
• Almacenamiento, pueden distinguirse dos grandes clases:
• Servidas por carretillas de mástil, provistas con cabezales bilaterales o trilaterales, pueden alcanzar alturas de 12/15 mts. y las limitaciones vienen impuestas por :
• Sistema de guiado
• Necesidad de un piso perfectamente nivelado y liso.
• Son necesarios sistemas complementarios de visión remota para conocer si se está apilando exactamente a las alturas convenientes.
• Servidas por transelevadores poseen una disposición similar a las anteriores, pero alcanzando unas alturas de 20/25 mts., con pasillos de unos 100 mts. de longitud y sólo 1 m. de anchura
• Suelen estar totalmente informatizados y realizar trabajos de picking en tal caso el operario se eleva con la cabina.
• Aplicaciones Este tipo de estantería permite:
• Una utilización máxima del espacio, tanto en pasillos como en alturas.
• Necesita definir zonas específicas para que las carretillas que realizan el proceso de almacenaje recojan la mercancía ya que estas solo funcionan en el pasillo.
• Se necesita establecer una operación adicional entre zona de entrada/ salidas y zona de almacenaje.
• Modelos. A continuación presentamos una imagen gráfica de este tipo de elementos:

• Estantería móvil.
• Características generales.
• Estanterías convencionales instaladas sobre plataformas rodantes o sobre carriles.
• El movimiento de las estanterías se consigue mediante motores eléctricos sincronizados, requiriéndose unos 30/60 segundos para abrir un pasillo. El control puede ser remoto o en la pared externa de la estantería.
• Almacenamiento al dejar el espacio de un solo pasillo, se consigue el acceso a todas las estanterías, pudiendo abrir el pasillo donde se precise.
• El conjunto de estanterías puede quedar perfectamente cerrado con llave, formando un bloque.
• El ahorro de espacio es del orden del 10/15% respecto al almacén de estanterías fijas.
• Las limitaciones vienen impuestas por:
• Calidad del sistema de deslizamiento sobre raíles en el suelo
• Lentitud de la selección de la carga.
• Maquinaria, las mismas carretillas que las que cargan o descargan los camiones.
• Aplicaciones Este tipo de estantería:
• Se suelen utilizar para almacenar materiales que exigen acceso individual, con tasa de rotación normal,.
• Disminuye productividad en determinadas operaciones de manipulación en el almacén, como por ejemplo picking
• Su característica de máxima utilización del volumen del almacén, la hace aconsejable para aquellas instalaciones donde el costo del suelo es elevado, o se requiere ampliar la capacidad del almacenamiento manteniendo el mismo local. Así mismo se hace imprescindible en CÁMARAS FRIGORÍFICAS o de CONGELACIÓN.
•  Modelos. A continuación presentamos una imagen gráfica de este tipo de elementos:

• Estantería autoportante (high bay)
• Características generales.
• Es un tipo de almacén en que las estanterías, además de estar calculadas para soportar las paletas, soportan el conjunto del edificio, las paredes externas y el techo.
• En realidad, las estanterías conforman la nave de almacenamiento. La altura de estos almacenes puede alcanzar los 50 mts. Están servidos por transelevadores controlados informáticamente.
• La inversión que requiere es muy elevada, y en consecuencia, deben aportar soluciones muy económicas de funcionamiento.
• Están calculadas para soportar los cerramientos laterales y de techo, así como otros elementos necesarios que forman un edificio almacén.
• Aplicaciones Este tipo de estantería:
• Se suelen utilizar en empresas con altos volúmenes de mercancía y con fuertes problemas de espacio
• Disminuye productividad en determinadas operaciones de manipulación en el almacén, como por ejemplo picking
• Modelos. A continuación presentamos una imagen gráfica de este tipo de elementos:

• Estantería móviles de producto a operador:

• Características generales. CARRUSEL HORIZONTAL.
• Almacén compacto compuesto por módulos de estantería que se desplazan horizontalmente hasta el puesto de trabajo.
• El movimiento de los estantes se realiza a través de un resistente perfil dispuesto horizontalmente.
• Los soportes para bandejas y estantes móviles pueden mover cargas hasta 25 mts.
• Alta productividad en la preparación de pedidos: entre 300 y 900 líneas hora/operario.
• Centralización del puesto de trabajo: eliminación de desplazamientos.
• Reducción de recursos humanos, (75%) en estas operaciones.
• Preparación multipedido con picking y packing directo.
• Eliminación de errores por el propio sistema de trabajo. Posible uso del código de barras si el producto lo contiene.
• Eliminación del uso del papel: visualización de las tareas con control informático.
• La centralización del puesto de trabajo permite equiparlos con elementos como impresoras de etiquetas y albaranes, lectores de código de barras, básculas, etc. Y completarlo con una mesa de preparación multipedido.

• Características generales. CARRUSEL VERTICAL.
• Sistema de estantes con capacidad de desplazamiento vertical.
• Movido por un motor controlado por un microprocesador y conectado a un ordenador que gestiona la información.
• El operador, sin moverse de su sitio, selecciona el artículo deseado por su código en el ordenador y éste controla el movimiento. El stock se actualiza cuando el operario finaliza la orden.
• Los estantes pueden ser abiertos o cerrados, dependiendo del producto a manipular. Es un sistema muy adecuado para pequeños materiales y artículos frágiles o de valor.
• Se utilizan para preparación de órdenes de montaje y fabricación, especialmente en electrónica.
• Todas las bandejas giran hasta colocar la requerida en la ventana de trabajo
• Máxima utilización del espacio útil: Al usar toda la altura disponible del almacén se reduce la superficie utilizada.
• Acceso rápido a los productos: Bajo el principio "Producto a Operario", se eliminan los desplazamientos y las búsquedas. La bandeja se desplaza hasta el operario por el recorrido más corto.
• Protección de los productos: Al quedar cerrado, se evitan el polvo y los golpes, quedando además el acceso restringido.
• Puesto de trabajo ergonómico y eficiente: El operario trabaja ante un mostrador a una altura cómoda, no siendo necesarios elevadores ni escaleras aportando seguridad. 
• Posibilidad de gestión informatizada: Para un perfecto control y optimización de accesos.

• Características generales. TORRE DE EXTRACCIÓN.
• Las bandejas permanecen estáticas y un sistema de extracción las recoge y acerca a la ventana de trabajo.
• Máxima utilización del espacio útil: Al usar toda la altura disponible del almacén se reduce la superficie utilizada.
• Sistema flexible: Posición de bandejas ajustable cada 25 mm. Ubicación según la altura del producto.
• Acceso rápido a los productos: Bajo el principio "Producto a Operario", se eliminan los desplazamientos y las búsquedas. La bandeja se desplaza hasta el operario.
• Protección de los productos: Al quedar cerrado, se evitan el polvo y los golpes, quedando además el acceso restringido.
• Puesto de trabajo ergonómico y eficiente: El operario trabaja ante un mostrador a una altura cómoda hasta donde le llegan las bandejas.
• Posibilidad de gestión informatizada: Para un perfecto control y optimización de accesos.
• Aplicaciones Este tipo de estanterías
• Se suelen utilizar en empresas con altos volúmenes de mercancía y con fuertes problemas de espacio
• Las referencias además en la mayoría de las ocasiones dispondrán de pocas cantidades en stocks.
• El volumen y peso de las referencias como norma general también suele ser bastante bajo
• Modelos. A continuación presentamos una imagen gráfica de este tipo de elementos:
