TIPOS DE PLANOS

Para la ejecución o estudio de cualquier proyecto de construcción, serán necesarios una gran cantidad de planos, los cuales contendrá información específica acerca de la forma, dimensiones y/o materialidades de una obra.

• Planos de emplazamiento
• Plano de Ubicación
• Plano de Estructura de Fundación
• Plano de Detalle de Fundación
• Plano de estructuras (Losa )
• Plano de Arquitectura
• Plano de Elevaciones de Arquitectura
• Plano de Corte de Arquitectura
• Plano de Escantillón
• Plano de Detalle
• Plano de techumbre

Elemento de un plano de arquitectura, el cual describe las dimensiones del terreno en donde se va a construir, y así emplazar la planta de edificación. Además de denominar la calle principal, el eje de la calzada, la línea de edificación y el norte correspondiente. Este elemento nos señala la distancia de deslinde de la edificación, y por lo general esta es achurada.

Plano de Ubicación

Conforma parte de la lámina de arquitectura, este plano indica la posición relativa de la construcción con respecto a lo que lo rodea. El plano debe indicar la orientación, calles circundantes, la silueta de la construcción etc., además debe señalar el norte.

Plano de Estructura de Fundación

Este plano es necesario para la ejecución de la estructura soportante de la edificación, que corresponde a los cimientos o fundaciones. Lo constituye una planta de cimientos dispuesta con línea continua y los ejes que se encuentran dispuestos con líneas de punto y raya. Los ejes son señalados por números y letras, en donde se especifica por medio de cotas, la distancia entre cada eje, para así facilitar la interpretación y finalmente la construcción.

En la lámina podemos encontrar los siguientes elementos, que nos ayudarán a comprender e interpretar el plano: El plano de ejemplo tipo de planta de fundaciones contiene:

• P1, P2, P3. Son los diferentes tipos de pilares en la estructura.
• Los cortes A y B en los ejes verticales y horizontales que servirán para indicar los detalles de la fundación.
• Ejes del A-G y del 1-5 y las dimensiones a través de cotas.

Plano de Detalle de Fundación

El detalle de fundación, específica los materiales a utilizar, junto con las dimensiones más concretas de muros, cimientos, sobrecimientos, emplantillado y radieres.

El detalle corresponde a los cortes a-a de planta de fundaciones anterior y sirven básicamente para indicar el detalle de corte transversal de las fundaciones de la edificación. Donde se señala, detalladamente cada uno de los materiales y algunas dimensiones de esta.

Plano de Estructuras

Estos Planos muestran en planta, las enfierraduras, cadenas y uniones de la estructura u edificación, además de detalles de vigas y pilares etc. Dentro del plano se debe especificar los diámetros de enfierraduras longitudinales y transversales de muros, losas u elementos importantes y que van anclados a estos, además de señalar los amarres correspondientes en cada pilar o viga, como también el material a utilizar

Por lo general hay un plano por cada piso que corresponde a los elementos horizontales (vigas, losas, cadenas) ubicados en el cielo de este piso. Los pilares aparecen allí en secciones con indicación de las barras principales.

Las vigas (V), las losas (L) y los Pilares (P) se muestran empleado cifras cuya centena corresponde al nivel de edificio. Por ejemplo el primer piso los números de van de 100 a 199; el segundo piso de 200 a 299 y así para los subterráneos se usan números negativos.

Cada serie de elementos losas, vigas, Pilares pueden enumerarse de manera correlativa L201, L202; etc. ; V201; V202; etc. Como se ve en Plano, correspondiéndole un número diferente a cada losa, pilar y viga del edificio.

Las vigas se indican con su Fe un resuman de las barras de acero inferiores Fe1 o Fe´. En las losas cruzadas se denomina Fe1 a la armadura principal y Fe2 a la segundaria.

Al lado del número de las vigas y cadenas se indican sus dimensiones en centímetros, colocando primero el ancho y luego el alto. En las losas aparece debajo del número, dentro del círculo, el espesor en centímetro. En los pilares se ponen también sus dimensiones al lado del número.

En resumen las abreviaturas del plano de estructuras son:

Plano de Arquitectura

Especifica la forma de una edificación, con sus dimensiones. También muestra los componentes de ésta (ventanas, puertas, etc.), además de señalar con formas o rotulación, cada espacio o habitación (dormitorios, cocina, baño, living-comedor, bodegas etc.)

En el plano se especifica el ancho de muros o tabiques, de los cuales estará compuesta la estructura, junto con las dimensiones interiores y exteriores de esta. Dentro del plano de arquitectura se especifica un corte transversal denominado con letras (A – A), o longitudinal (B – B); el cual servirá para mostrar el interior de la edificación.

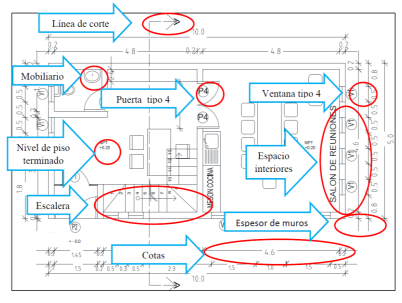

En el siguiente ejemplo se detallan los elementos que componen la planta del primer piso de una vivienda.

Plano de elevación

Generalmente las vistas de un plano muestran una mirada de frente hacia la edificación y los materiales de revestimiento. El objetivo principal, es mostrar las fachadas principales y laterales de la edificación con el afán de crear una imagen visual del proyecto en 2 dimensiones.

Plano de corte de Arquitectura

Contienen información relacionadas con las alturas de la edificación. Su finalidad es entregar una visión de acuerdo de la diferencia de niveles, indicándose de preferencia números de pisos, alturas de piso a cielo terminado y en obra gruesa. Están constituidos por dos cortes, uno de preferencia transversal y el otro longitudinal, ambos deben permitir una visión completa de la distribución interna a través de toda su extensión.

Además, muestra los tipos de materiales que serán utilizados en la construcción futura de esta, desde el tipo de terminaciones de techumbres, cerchas, cielo, muros, hasta terminaciones de pisos etc.

Plano de Escantillón

Corte escantillón es aquella lámina que, describe detalles constructivos de la edificación, a partir de un corte, donde se detallan cada uno de los materiales, de los elementos presentes en dicho corte, que generalmente va desde el emplantillado hasta la techumbre, donde cada uno de los materiales debe ir claramente señalado.

Plano de detalle

Estos pueden componer los planos de todas las especialidades como arquitectura, estructura e instalaciones, ya que serán los planos encargados de mostrar con más detalles algunas partes importantes de la edificación por ejemplo, un detalle de encuentro muroviga o un detalle de anclaje, detalles sobre todos materialidades o ejecución etc.

Plano de cubierta

Este es parte de los planos de arquitectura y su función es mostrar la forma de la cubierta de la edificación, indicando claramente y con números las pendientes para el escurrimiento de las aguas lluvias, como también las canalizaciones de estas con sus respectivas bajadas de aguas lluvias.

Este es parte de los planos de arquitectura y su función es mostrar la forma de la cubierta de la edificación, indicando claramente y con números las pendientes para el escurrimiento de las aguas lluvias, como también las canalizaciones de estas con sus respectivas bajadas de aguas lluvias.

Otro elemento de importancia que aparece en la lámina, son las diferentes cerchas que serán montadas en esta estructura, designadas con la nomenclatura cercha C1, cercha C2, cercha C3 y cercha C4.
